Steuern von Maschinen und Anlagen

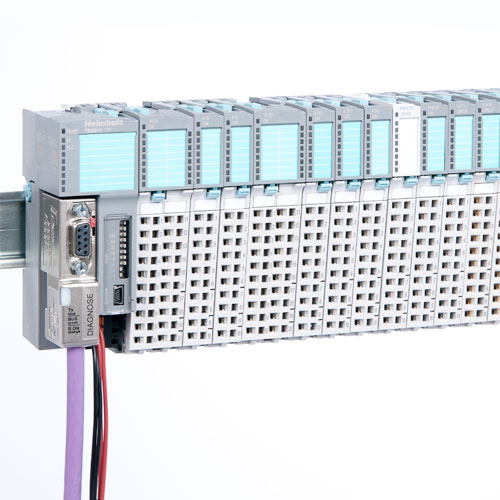

TB20, dezentrales Feldbus I/O-System

Master Hardware und Software unabhängig !

• 3-teiliger Modulaufbau
Das I/O-Modul besteht aus separatem Frontstecker, Elektronik- und Basismodul. Alle Module werden kontaktsicher und schnell per Rastmechanismus auf die DIN-Hutschiene aufgesteckt und lassen sich für Wartung und/oder Erweiterung schnell und leicht abnehmen.
Alle Module werden komplett geliefert (eine Scheibe) und können sofort montiert werden.

• Hot-Plug Fähigkeit
Einzelne Module lassen sich schnell und einfach auswechseln, während das übrige System weiterläuft. Durch die Hot-Plug-fähigen Elektronikmodule lassen sich Ausfallzeiten minimieren.

• Buskoppler
Bei allen Buskopplern ist das Powermodul bereits integriert.
Um eine getrennte Spannungsversorgung der I/O-Ebene zu ermöglichen ist es aber auch separat erhältlich.
Derzeit stehen Buskoppler für PROFINET, PROFIBUS, CAN-Bus, ModbusTCP, EtherNet/IP und EtherCAT zur Verfügung.
Als offenes unabhängiges Feldbussystem wird das Portfolio sukzessive erweitert.

• Modulgranularität
Beim TB20-System stehen Module für einen optimalen und flexiblen Systemaufbau mit zwei, vier, acht und 16 Kanälen zur Verfügung. Digital Mix In/Out-Module ergänzen das Produktspektrum. Mit den 16-Kanal-Modulen sind somit bis zu 1024 Eingänge/Ausgänge möglich, oder bis zu 512 analoge Messwerte.

• Wenig Typen, viel Funktionalität
Mit dem TB20 I/O-System erzielen Sie einen weiteren Mehrwert durch die Reduzierung der Variantenvielfalt bei gleichzeitig großer Funktionalität pro Modul. Dies erleichtert die Planung, die Modulauswahl und die Lagerhaltung.

• Frei wählbarer Hilfskontakt (Auxilary-Klemme)
Diese zusätzliche Klemme kann flexibel und durchgängig, wie z. B. für zusätzliche Spannung für Referenzmasse oder Schirm ganz nach den technischen Anforderungen, genutzt werden. Infolge dessen werden Verdrahtungszeit beim Systemaufbau sowie zusätzliche Verteilerklemmen eingespart.

• Klare eindeutige Beschriftung
Das Design des Systems gewährleistet eine eindeutige und klare Beschriftung der Kanäle. Die Beschriftung ist im Betrieb gut ablesbar und erlaubt eine direkte Zuordnung der Klemme zur jeweiligen LED-Anzeige. Die Anschlussbelegung ist auf dem Elektronikmodul aufgebracht. Die Beschriftungsstreifen sind für Laser-Drucker geeignet. Neben den I/O-Modulen kann der Frontstecker zusätzlich beschriftet werden. Des Weiteren ist die jeweilige Bestellnummer des Moduls hinter dem Beschriftungsstreifen aufgelasert.

• Elektronisches Typenschild
Im elektronischen Typenschild der TB20-Module sind alle wichtigen Informationen des Moduls gespeichert, wie z. B. Modulkennung, Modultyp, Bestellnummer, eindeutige Seriennummer, Hardware-Stand, Firmware-Stand und interner Funktionsumfang.
Diese Informationen können u. a. mit der Konfigurations- und Diagnosesoftware „TB20-ToolBox“ ausgelesen werden. Mit dem elektronischen Typenschild können Konfigurationsfehler (Inbetriebnahme) vermieden und die Wartung (Service) erleichtert werden.
• Optimales Handling bei kompakter Bauweise
Die ergonomische Gestaltung des Systems erleichtert die Handhabung. Trotz der platzsparenden kompakten Abmessungen sind alle Systemkomponenten industrietauglich robust, mechanisch stabil und kontaktsicher in IP20 ausgeführt.

• Frontstecker verdrahten
Die Frontstecker sind durchgängig in bewährter Federzugtechnik ausgeführt. Sie können aufgerastet oder auch ohne Elektronikmodul verdrahtet werden.
Die Federzugklemmen der Frontstecker sind für einen Kabeldurchschnitt bis 1,5 mm2 mit und ohne Aderendhülsen geeignet.

Der Anschluss von beispielsweise 2 x 0,75 mm2 Leitungen in einer Federzugklemme ist ebenfalls möglich, solange der maximale Leitungsquerschnitt von 1,5 mm2 pro Klemme nicht überschritten wird. Des Weiteren sind die Klemmen für den Zugang einer Prüfspitze geeignet.

• Total Solution Concept
Die optimale Modulvielfalt garantiert eine einfache Produktauswahl und einen komfortablen Bestellprozess. Pro Scheibe sind keine weiteren Zusatz- oder Anbauteile nötig. Die einzelnen I/O-Module überzeugen durch Qualität und einen standardmäßig großen Funktionsumfang.
Eine optimale Systembaubreite lässt sich durch Einsatz von Modulen mit bis zu 16 digitalen oder 8 analogen Kanälen und Digital Mix In/Out-Modulen erzielen.

• Kodiertes System
Die integrierte Dreh-Kodierung verhindert das Stecken von an diesem Steckplatz falschen Modulen und sorgt somit für einen sicheren Modultausch.
Zerstörungen und/oder Fehlfunktionen des Systems werden dementsprechend vorgebeugt.

• Eine Bestellnummer beinhaltet alle Teile
Jedes I/O-Modul hat eine Bestellnummer d.h. Frontstecker, Elektronik- und Basismodul werden komplett bestellt und geliefert (eine Scheibe). Somit kann jedes I/O-Modul sofort montiert werden.

• Elegante Planung und Konfiguration
Mit der TB20-ToolBox ist die Planung des TB20-Aufbaus möglich. Von der Auswahl, Positionierung und Parametrierung der Komponenten bis hin zum Druck der Beschriftungsstreifen und einer Projektdokumentation sind alle Funktionen in einer intuitiv zu verwendenden Software vereint. Integrierte Anschlussbilder, die Berechnung der Baubreite des Systems und die Überwachung der Stromtragfähigkeit ermöglichen eine schnelle und fehlerfreie Planung.
Ein bestehender TB20-Systemaufbau kann direkt als Projekt eingelesen werden um die weitere Parametrierung oder das Erstellen der Beschriftungsstreifen durchzuführen.
Für Bussysteme die eine direkte Konfiguration des Kopplers voraussetzen oder erlauben, können mit der ToolBox-Software alle Parameter des TB20-Systems eingestellt und dauerhaft im Koppler hinterlegt werden. Die Konfigurations- und Diagnosefähigkeiten der Software arbeiten dabei Hand in Hand.

• Unser Service: Diagnose in Echtzeit
Die TB20-ToolBox ist ebenso ein praktisches Inbetriebnahme und Wartungs-Tool zum Einlesen der Konfiguration, zur Anzeige des aktuellen Systemzustands und zur Analyse von Parametrier- und Aufbaufehlern. In Echtzeit können das I/O-Abbild, die aktuelle Parametrierung und Diagnosemeldungen angezeigt werden. Über die Anzeige des elektronischen Typenschilds aller Baugruppen ist eine sichere Identifikation und Wartung möglich.
Dank der Firmware-Update-Funktion können Geräte immer auf dem aktuellen Stand gehalten oder mit neuen Funktionalitäten versehen werden.
Die TB20-ToolBox kommuniziert über die in allen Kopplern integrierte USB-Service-Schnittstelle oder über TCP/IP (in Vorbereitung).

• Import/Export der Symbolik
Mit der TB20-ToolBox kann in der Konfiguration für jeden Kanal die Beschriftung des Beschriftungsstreifens, eine Symbolbeschreibung und die SPS-Adresse festgelegt werden. Diese Informationen können in verschiedenen Formaten importiert oder exportiert werden. Somit kann die TB20-ToolBox als Konfigurationstool im Verbund mit Elektroplanungsprogrammen (z.B. EPLAN und WSCAD) auf der einen Seite und der SPS-Programmiersoftware auf der anderen Seite effizient zusammenarbeiten.

• Simulationsbetrieb
Eine Inbetriebnahme des TB20 I/O-Systems ohne übergeordnete Steuerung durch direktes Lesen und Schreiben von Ein-/Ausgängen und Einstellen der Parameter zum Testen der Funktionalität erleichtert die Überprüfung der Verkabelung und des gesamten Aufbaus. Somit können Sie sicher gehen, dass das I/O-System vor Auslieferung Ihrer Maschine bestens eingestellt und sofort einsatzbereit ist.

• Kostenlose Produktmakros für Elektro-Planungssysteme
Schnelligkeit und Effizienz in der Abwicklung sind neben Zuverlässigkeit die wichtigsten Bestandteile eines erfolgreichen Projekts. Dies gilt bereits in der Planungsphase für die Erstellung von Schaltplänen, Dokumentationen und Konstruktionsdaten für den Schaltschrankbau.
Produktmakros für Elektro-Planungssysteme haben sich in diesem Bereich als wichtige Bausteine etabliert, enthalten Sie doch die wichtigsten Daten der Stromlaufpläne, sowie Layout- und Artikeldaten für die Stücklisten.
Um das dezentrale I/O-System TB20 schnell und effizient in Ihre Konstruktionsplanung einzubinden stehen Ihnen ab sofort, für alle Komponenten des Systems, kostenlose Produktmakros zur Verfügung.

• Direkte Versorgung der I/O-Ebene, kein Powermodul nötig
Die Einspeisung der Lastspannung für die Ausgänge kann direkt am Buskoppler vorgenommen werden.
Ein Einspeise- oder Powermodul ist nicht notwendig.

• Einspeise-/Trennmodul für einen neuen Versorgungsabschnitt (Potentialbereich)
Zur Realisierung von unterschiedlichen Potentialbereichen kann das Einspeise-/Trennmodul eingesetzt werden.
Das Einspeise-/Trennmodul trennt die 24 V Lastspannung nach Links ab und speist in die nachfolgenden Module ein.

• Getrennte Spannungsversorgung für Koppler und I/O-Ebene.
Soll die Lastebene komplett durch ein anderes Netzteil versorgt werden, oder erst später dazu geschaltet werden, dann wird ein Einspeise-/Trennmodul direkt hinter dem Koppler eingesetzt.

Flexibilität - Zeitersparniss - Sicherheit

damit punktet das TB20 System

weiter >>>>

Bus Koppler

PROFINET IO
PROFIBUS-DP Slave
CANopen® Slave
ModbusTCP
EtherNet/IP

Der PROFINET-Buskoppler verbindet den PROFINET-Bus mit den Peripheriemodulen.
Zum Start werden immer ein Buskoppler und mindestens ein Peripheriemodul benötigt.
Insgesamt können an den Buskoppler bis zu 63 beliebige Module angereiht werden. Der Buskoppler unterstützt Hot-Plug für den Tausch von Modulen im Betrieb.
Er erkennt die angeschlossenen Peripheriemodule und ordnet jedes Modul den Ein-/Ausgängen des Prozessabbildes zu.

>>>

Digital-Eingabe-Module

DI 2x DC 24 V
Digital-Eingabe-Modul - DI 2x DC 24 V

DI 4x DC 24 V
Digital-Eingabe-Modul - DI 4 x DC 24 V

DI 8x DC 24 V
Digital-Eingabe-Modul - DI 8 x DC 24 V

DI 16x DC 24 V
Digital-Eingabe-Modul - DI 16 x DC 24 V

DI 3x DC 24 V, 3-Leiter
Digital-Eingabe-Modul - DI 3 x DC 24 V, 3-Leiter

DI 6x 24 VDC, 3-wire
Digital-Eingabe-Modul - DI 6 x DC 24 V, 3-Leiter

DI 2 x 230 VAC, per channel N, type 1
Digital-Eingabe-Modul - DI 2 x AC 230 V, kanalweise N, Typ 1

I 4 x AC 230 V, kanalweise N, Typ 1
Digital-Eingabe-Modul - DI 4 x AC 230 V, kanalweise N, Typ 1

DI 8 x AC 230 V, kanalweise N, Typ 1
Digital-Eingabe-Modul - DI 8 x AC 230 V, kanalweise N, Typ 1

>>>

Digital-Ausgabe-Module

Digital-Ausgabe-Modul - DO 2 x DC 24 V, 500 mA

Digital-Ausgabe-Modul - DO 4 x DC 24 V, 500 mA

Digital-Ausgabe-Modul - DO 8 x DC 24 V, 500 mA

Digital-Ausgabe-Modul - DO 16 x DC 24 V, 500 mA

Digital-Ausgabe-Modul - DO 2 x DC 24 V, 2 A

Digital-Ausgabe-Modul - DO 4 x DC 24 V, 2 A

Digital-Ausgabe-Modul - DO 2 x Relais, 5 A, AC 230 V, Wechsler

Digital-Ausgabe-Modul - DO 4 x Relais, 5 A, AC 230 V, Wechsler

>>>

Digital Mix Module

Digital-Mix-Modul - DIO 2 x In/2 x Out DC 24 V, 500 mA

Digital-Mix-Modul - DIO 4 x In/4 x Out DC 24 V, 500 mA

Digital-Mix-Modul - DIO 8 x Out/8 x In DC 24 V, 500 mA

>>>

Analog-Eingabe-Module

Analog-Eingabe-Modul - AI 2 x I, 0/4-20 mA, ±20 mA, 12 Bit

Analog-Eingabe-Modul - AI 4 x I, 0/4-20 mA, ±20 mA, 12 Bit

Analog-Eingabe-Modul - AI 2 x I, 0/4–20 mA, ±20 mA, Iso., 16 Bit

Analog-Eingabe-Modul - AI 4 x I, 0/4-20 mA, ±20 mA, Iso., 16 Bit

Analog-Eingabe-Modul - AI 8 x I, 0/4-20 mA, ±20 mA, Iso., 16 Bit

Analog-Eingabe-Modul - AI 2 x U, ±10 V, 0-10 V, 1-5 V, 12 Bit

Analog-Eingabe-Modul - AI 4 x U, ±10 V, 0-10 V, 1-5 V, 12 Bit

Analog-Eingabe-Modul - AI 2 x U, ±10 V, 0-10 V, 1-5 V, Iso., 16 Bit

Analog-Eingabe-Modul - AI 4 x U, ±10 V, 0-10 V, 1-5 V, Iso., 16 Bit

>>>

Analog-Ausgabe-Module

Analog-Ausgabe-Modul - AO 2 x I, 0/4-20 mA, 12 Bit

Analog-Ausgabe-Modul - AO 4 x I, 0/4-20 mA, 12 Bit

Analog-Ausgabe-Modul - AO 2 x U, ±10 V, 0-10 V, 1-5 V, 12 Bit

Analog-Ausgabe-Modul - AO 4 x U, ±10 V, 0-10 V, 1-5 V, 12 Bit

>>>

Funktions-Module

Funktions-Modul - 1 x Zähler 24 V, 500 kHz, 32 Bit

Funktions-Modul - 1 x Zähler 5 V (RS422), 4 MHz, 32 Bit

Funktions-Modul - 1 x SSI Geber-Interface

Zähler werden verwendet um Impulse zu erfassen, die schneller als Zyklen der Steuerung sind...

>>>

System-Module

System-Modul - Einspeise-/Trennmodul DC 24 V, 8 A

Das Einspeise-/Trennmodul DC 24 V, 8 A dient als Einspeisemodul für DC 24 V, GND und AUX des Power-Busses zur rechten Seite und trennt den Power-Bus zur linken Seite
>>>

Potentialverteiler

System-Modul - Potentialverteiler 9 x DC 24 V

System-Modul - Potentialverteiler 9 x GND

System-Modul - Potentialverteiler 10 x AUX
System-Modul - Potentialverteiler 4 x DC 24 V + 4 x GND
System-Modul - Potentialverteiler 9 x Frei Pot.

Powermodul

System-Modul - Powermodul DC 24 V

Das Powermodul DC 24 V stellt eine neue Versorgungsspannung für den Rückwandbus zur Verfügung und dient ebenfalls als Einspeise-/Trennmodul für DC 24 V, GND und AUX des Power-Busses

>>>
