Feldbus I/O

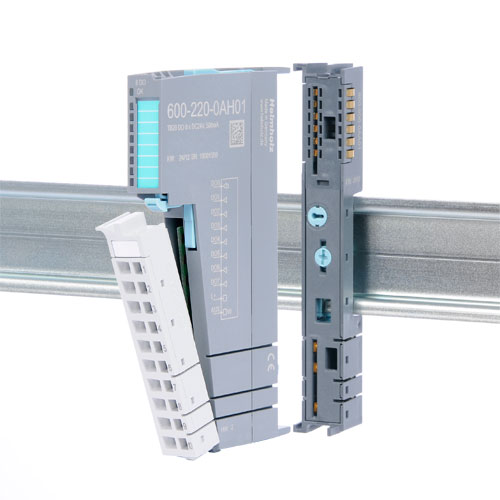

3-teiliger Modulaufbau

Das I/O-Modul besteht aus separatem
- Frontstecker
- Elektronikmodul
- Basismodul.

Alle Module werden kontaktsicher und schnell per Rastmechanismus
auf die DIN-Hutschiene aufgesteckt und lassen sich für Wartung
und/oder Erweiterung schnell und leicht abnehmen. (HOT-PLUG)

Die Module werden komplett geliefert (eine Scheibe) und können sofort montiert werden.

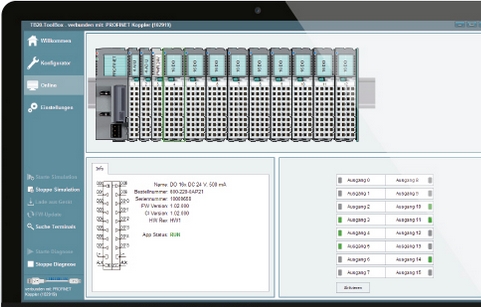

Toolbox Software

Die kostenlose TB Toolbox Software spart Zeit.

In Minuten ist ein Projekt aufgebaut und folgende Funktionen etabliert:
- Hardware Konfiguration
- Bestellvorlage erstellen
- Diagnose
- Beschriftung
- Prüfung der Aktoren/Sensoren ohne Master

Funktionsprüfung ohne Master

Die TB Toolbox Software ermöglicht es, die Installation und Verdrahtung zu prüfen.
Alle am TB20 System verdrahteten Sensoren und Akturen können ohne Master geprüft werden.
Das ergibt hohe Sicherheit und Zeitgewinn für die Inbetriebsetzung von Anlagen und Maschinen.

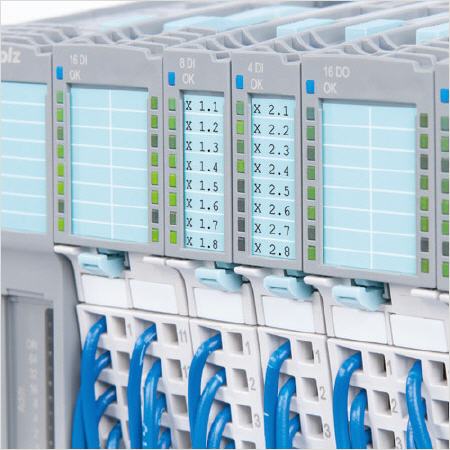

Beschriftung

Mit der Software können für alle Module die Bezeichnungen auf Normalpapier mit Schnittmarken aufgesetzt werden.

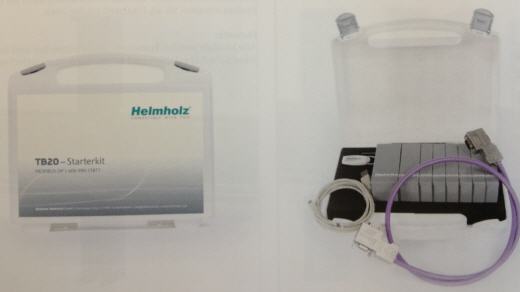

TB20 Starterkit

Wir bieten ein Starterkit mit folgenden Modulen

Bestellnummer: 600-990-STRT1

- 35mm DIN Schiene
- Profibus DP Buskoppler
- Dig. In Modul - DI 4x DC 24V
- Dig. In Modul - DI 16x DC 24V
- Dig. Out Modul - DO 8x DC 24V, 500mA
- System Modul - Einspoeise-/Trennmodul DC24V,8A
- System Modul - Potentialverteiler 9 x 24VDC
- Analog Eingabe Modul - AI 2 x U, ±10V, 0-10V, 1-5V, 12Bit
- Analog Ausgabe Modul - AO 2 x U, ±10V, 0-10V, 1-5V, 12Bit
- Profibus Kabel konfektioniert 1m mit 2 Profibus Stecher 90° mit PG
- Mini USB Kabel
- USB Stick mit Software und Handbüchern
- Transportkoffer

Preis: EUR 369.00 CHF 450.00 netto excl. MwSt. + Porto u. Verpackung

Bestellanfrage an gateweb GmbH >>>>

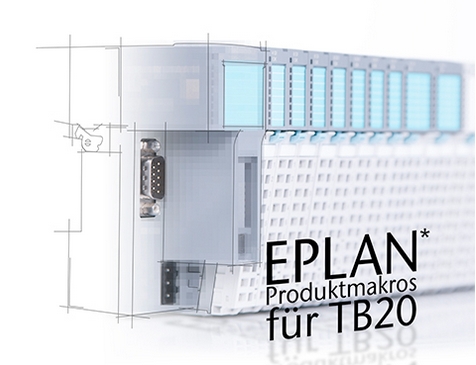

Makros für EPLAN

TB20, Makros für EPLAN Electric P8*

Effizient planen: TB20-Makros für EPLAN Electric P8*

Um das dezentrale I/O-System TB20 schnell und effizient in Ihre Konstruktionsplanung
einzubinden steht Ihnen ab sofort, für alle Komponenten des Systems,
EPLAN Electric P8*-Datenmaterial zur Verfügung. Die vorgefertigten Makros sind mit
der Engineering Software EPLAN Electric P8* ab Version 2.0 und höher kompatibel.

kostenloser Download !

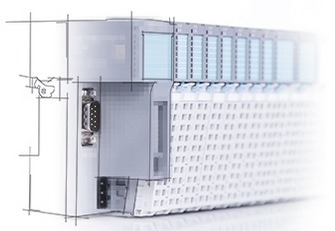

Makros WSCAD

TB20, Symbole für WSCAD* Suite 2012

Effizient planen: TB20-Symbole für WSCAD* Suite ab 2012

Um das dezentrale I/O-System TB20 schnell und effizient in Ihre Konstruktionsplanung
einzubinden steht Ihnen ab sofort, für alle Komponenten des Systems,
WSCAD* Suite - Datenmaterial zur Verfügung. Die vorgefertigten Symbole sind mit der
Engineering Software WSCAD* Suite ab 2012 kompatibel.

kostenloser Download !
